Descrizione del prodotto

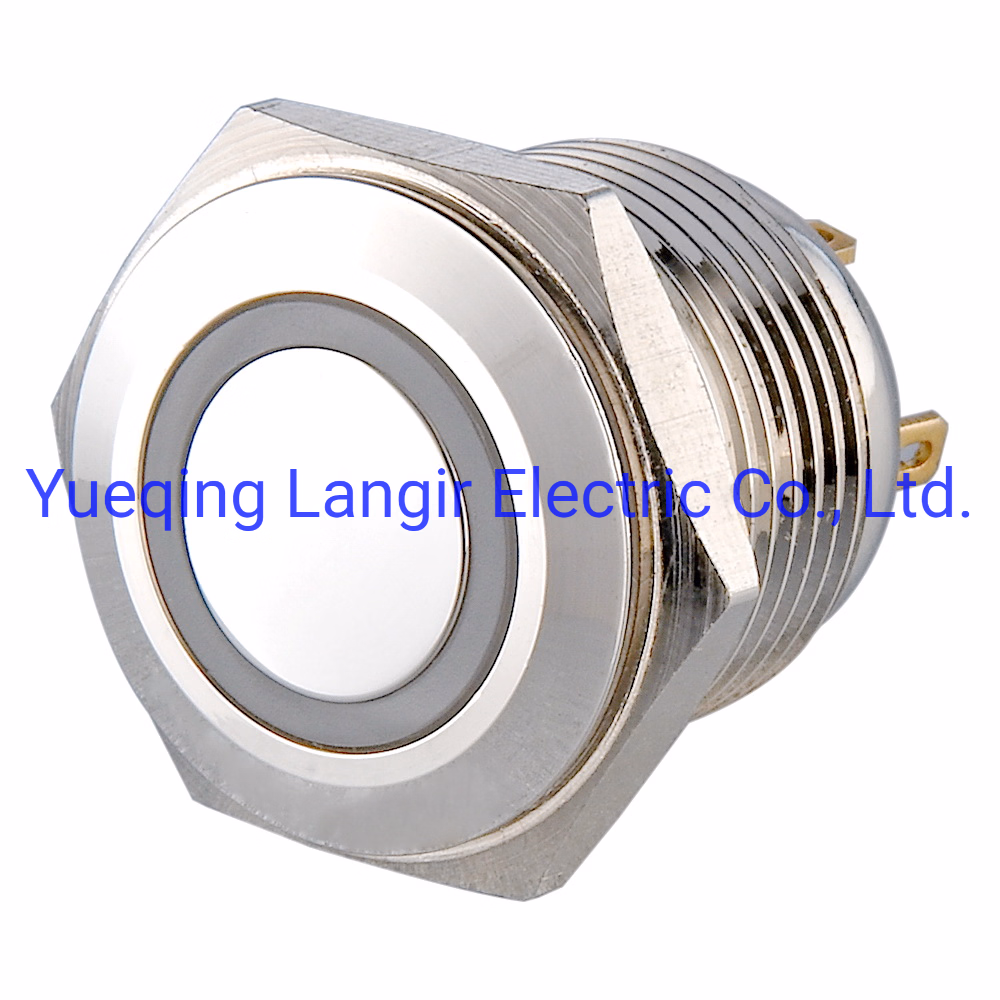

Interruttore Vandalproof - interruttore resistente del vandalo - interruttore di pulsante dell'acciaio inossidabile - interruttore illuminato Ls16 (16mm) del metallo
Ls16 | - | - | - | - | - | - |
Codice della serie Diametro di Φ 16mm | Azionatore Opzioni: Testa rotonda piana di F | Terminale: Terminale di Pin di P | Funzione: M. Momentray 1 1NO | Materiale: Ottone placcato Nikel di N Acciaio inossidabile di S | Illum. Opzione: Puntino di D illuminato Anello della R illuminato Nessun mezzi della lettera senza lampada | Colore del LED: R di colore rosso, Verde di G, Colore giallo di Y, Arancio della O, Azzurro di B, Bianco di W |
Valutazioni della lampada
Tipo della lampada | LED bidirezionale | |
Colore | R Y O | G B W |
Tensione Rated Ue | AC/DC 1.7V | AC/DC 2.8V |
IE Rated della corrente | 20mA | |
Colore | R di colore rosso, verde di G, colore giallo di Y Arancio della O, azzurro di B, bianco di W | |
Vita | Circa 40, 000hours | |
Nota: Resistore di limitazione corrente del bisogno del LED essere external collegato. Riferirsi alla seguente tabella di configurazione di resistenza |
Tensione di gestione e resistore di limitazione corrente (raccomandazione) | Formula di calcolo | |||||
Tensione di gestione U | 6V | 12V | 24V | 36V | R=U-Ue/Ie | |
Resistore di limitazione corrente R | R Y O | 210Ω , 1/4W | 510Ω , 1/2W | 1.2KΩ , 3/4W | 2.2KΩ , 1W | |
G B W | 160Ω , 1/4W | 460Ω , 1/2W, | 1.2KΩ , 3/4W | 2.2Ω , 1W |
Informazioni di saldatura: Saldatura del lavoro manuale: Saldatoio 30W o sotto a 230° C per un massimo di 3 sec
Diametro di Φ 16mm CC 2A/48V 1NO, momentaneo Materiale della crosta: Placcare-ottone di Nikel dell'acciaio inossidabile Grado del IP: IP65 Anello illuminato | Diametro di Φ 16mm CC 2A/48V 1NO, momentaneo Materiale della crosta: Placcare-ottone di Nikel dell'acciaio inossidabile Grado del IP: IP65 Puntino illuminato | ||
Specifica | Ls16-F-M1-? - R | Specifica | Ls16-F-M1-? - D |
Struttura del contatto | 1NO | Struttura del contatto | 1NO |
Figura anteriore | Pianamente in tondo | Figura anteriore | Pianamente in tondo |
Tipo terminale | Terminali di Pin (2.0x0.5mm) | Tipo terminale | Terminali di Pin (2.0x0.5mm) |
Commutazione | No. 1 | Commutazione | No. 1 |
Valutazione massima dell'interruttore | CC 2A/48V | Valutazione massima dell'interruttore | CC 2A/48V |
Resistenza di contatto | ≤ 50mΩ | Resistenza di contatto | ≤ 50mΩ |
Resistenza di isolamento | ≥ 1000mΩ | Resistenza di isolamento | ≥ 1000mΩ |
Strengh dielettrico | 2000VAC | Strengh dielettrico | 2000VAC |
Temp. Di funzionamento | - 20oC ~ +55 Oc | Temp. Di funzionamento | - 20oC ~ +55 Oc |
Vita meccanica | 1, 000, 000cycles | Vita meccanica | 1, 000, 000cycles |
Vita elettrica | 200, 000cycles | Vita elettrica | 200, 000cycles |
Materiale del contatto | Lega d'argento | Materiale del contatto | Lega d'argento |
Spessore del comitato | 1~10mm | Spessore del comitato | 1~10mm |
Coppia di torsione | 5~14Nm | Coppia di torsione | 5~14Nm |
Pressione di funzionamento | ≈4N | Pressione di funzionamento | ≈4N |
Grado del IP | IP65 | Grado del IP | IP65 |
Materiale | |||
Azionatore | Ottone dell'acciaio inossidabile (Nikel placcato) | Tasto | Ottone dell'acciaio inossidabile (Nikel placcato) |
Corpo | Corpo | ||
Base | PBT | Base | PBT |
LED Spec. | |||
Tipo | Anello illuminato (LED) | Tipo | Puntino illuminato (LED) |
Tensione Rated | 6V/12V/24V | Tensione Rated | 6V/12V/24V |
Colore | Rosso, verde, giallo, arancione, blu, bianco | Colore | Rosso, verde, giallo, arancione, blu, bianco |
Vita | 40, 000hours | Vita | 40, 000hours |
