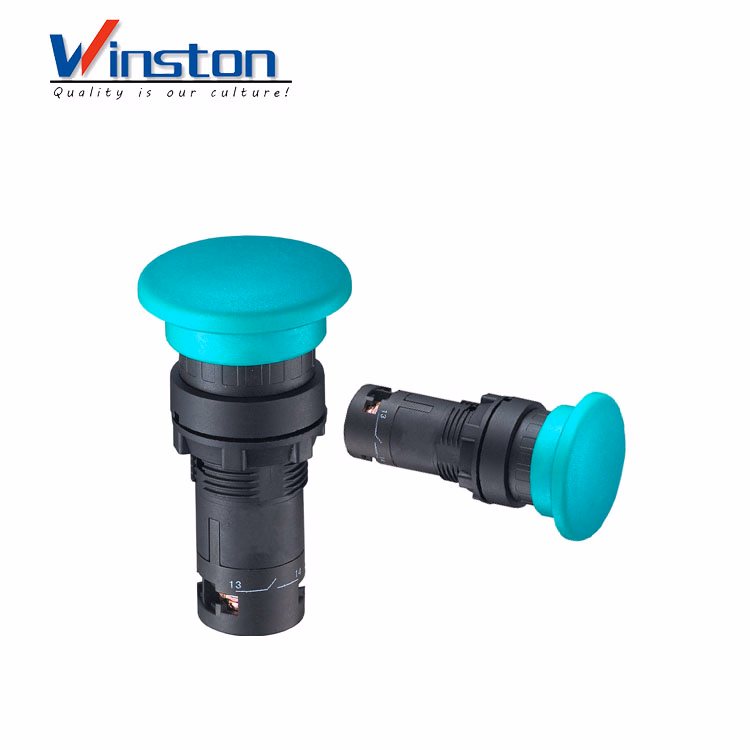

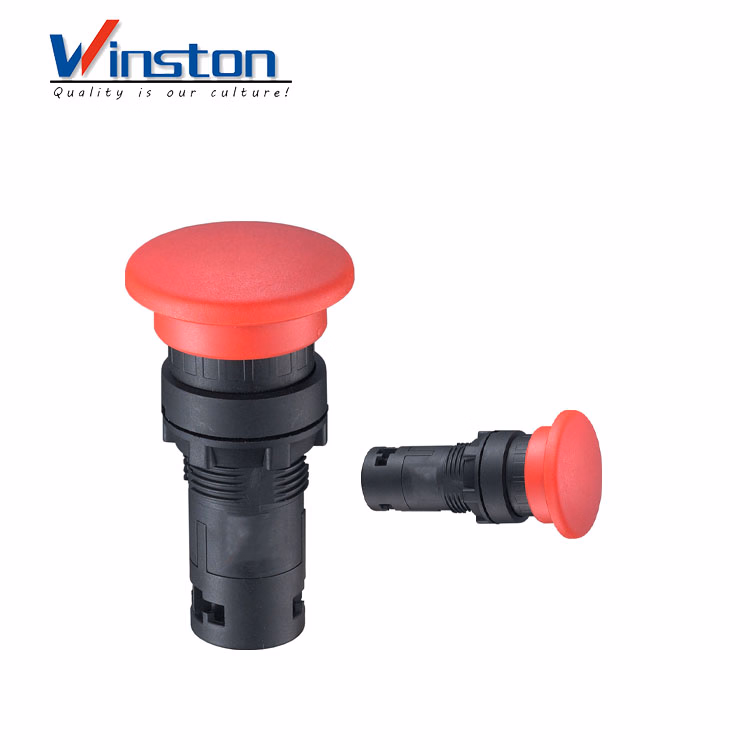

Pulsante a fungo Interruttore a pulsante a 1 contatto Ripristino automatico 22mm

Descrizione del prodotto auto-risistemazione 22mm dell'interruttore di pulsante del pulsante 1contact del fungoInterruttore del tasto di serie di XB1.   I contatti sono stabil

Featured Products

Descrizione del prodotto

Mushroom Push Button 1contact Push Button Switch Self-Reset 22mm

auto-risistemazione 22mm dell'interruttore di pulsante del pulsante 1contact del fungo

Interruttore del tasto di serie di XB

1.   I contatti sono stabiliti di materiale AgCdO15, che ha forte potere della rottura e sopra e vita lunga

2.   Il tasto piombo usa l'indicatore luminoso del LED per il consumo di potere basso e la vita lunga

3.   Sia l'interruttore del perno che l'interruttore chiave del perno hanno una funzione per impedire il follow-up ed impedire il corpo quanto segue la maniglia

4.   Due metodi di cablaggio sono disponibili:

(1) collegamenti della vite, (2) collegamenti alimentabili

Mushroom Push Button 1contact Push Button Switch Self-Reset 22mm

Mushroom Push Button 1contact Push Button Switch Self-Reset 22mm



l collegamenti della vite: Semplice e conveniente

l collegamenti alimentabili: Alta affidabilità Del collegamento, particolarmente adatta ad uso nei posti più Potenti di vibrazione, come: Automobili, falciatrici da giardino, costruenti macchinario e così Via

5.   Può Essere installato sullo spessore del comitato montare di 10mm, è Il meglio del suo genere

6. Il disegno strutturale Integrated, installazione è Molto conveniente, mentre evita l'installazione dei problemi di qualità Causati dalla mancanza di installazione

7.   La prestazione del prodotto fa fronte alle richieste dello standard nazionale GB14048.5 (IEC60947-5-1) ed è Prodotto del ccc certificato


Mushroom Push Button 1contact Push Button Switch Self-Reset 22mm



Descrizione del metodo e del modello dei collegamenti:

(1) Modo dei collegamenti - dei collegamenti della vite sopra elencati modello
(2) Il seguente modello nel colum precedente più -c, per esempio XB7-E1H10G-C, collegamenti alimentabili (2.8*0.8)

Mushroom Push Button 1contact Push Button Switch Self-Reset 22mmMushroom Push Button 1contact Push Button Switch Self-Reset 22mm


Nota: Il tasto può Anche essere installato nell'apertura del foro di montaggio 25, dopo che l'aggiunta dell'anello variabile del diametro può Essere installata nell'apertura del foro dell'installazione di 30.

Le serie di XB abbottonano i parametri tecnici dell'interruttore

Ambiente:

Rispettare gli standard

GB 14048.5, IEC 60947-5-1

Trattamento protettivo

" TH "

Temperatura ambientale



Temperatura di funzionamento:   - 25 º C del ~ +70

Temperatura di memoria:   - 40 º C del ~ +70

Resistenza di vibrazione

5 GN (2-500Hz)

Si conforma all'IEC 60068-2-6

Livello di protezione

Testa: IP40

Terminali: IP20

Vita meccanica

Tasto della Molla-loadd: 5 milione volte

Interruttore del perno: 1 milione volte

Tasto di arresto Emergency: 300.000 volte

Caratteristiche del contatto:

Tensione di isolamento Rated

250V

Corrente accordata di calore

10A

Tensione di gestione

24V

110V

220V

Corrente di gestione



AC50/60Hz

Caricamento resistente

(AC-12)

10A

10A

6A

Caricamento induttivo

(AC-15)

10A

6A

3A

CC

Resistente

caricamento (DC-12)

8A

2.2A

1.1A

Induttivo

caricamento (DC-13)

  4A

1.1A

0.55A

Tensione resistente agli urti Rated

Uimp = 4 chilovolt

Azione di contatto

Ritardare la rottura

Definitivamente spaccare



N/C il contatto è Definitivamente disconnected (soddisfacente rispetto agli standard di sicurezza europei)

Protezione di cortocircuito

10A

Possibilità Dei collegamenti



Collegamenti della vite



Mm2 di minimi 1 x 0.5 senza un connettore del collegare

Rafforzamento del momento: 0.5 N. M (valore suggerito)

Fino a 2 x 1.5 mm2 con la testa del connettore del collegare

Rafforzamento del momento: 0.5 N. M (valore suggerito)

Collegamenti alimentabili

  Connettore

connettore di 0.8*2.8 millimetro Faston
